MODULE BOX
Solutions à la portée d'un installateur
Le cablage des tableaux électriques et des composants périphériques analogiques prend beaucoup de temps en phase de réalisation et pose énormément de problèmes s'il faut nécessairement intervenir sur place. C'est pourquoi, nous avons créé une gamme complète de produits en mesure de simplifier le travail des installateurs d'horlogerie monumentale. La série MODULE BOX comprend des unités équipées d'un microprocesseur qui peuvent s'interfacer et contrôler les différents appareils qu'il y a sur le clocher. Simple à cabler, souple et sûre, la ligne MODULE BOX représente une nouvelle façon de concevoir les installations d'horlogerie monumentale.
POWERBOX
Il s'agit d'un dispositif qui a pour fonction d'alimenter d'autres modules de la gamme MODULEBOX (jusqu'à 10 modules). En partant de la tension de réseau, il génère une tension de 12 VDC selon les spécifications fournies par ECAT pour l'emploi sur les clochers (stabilité de tension, protection contre les surtensions, immunité aux brouillages).
HAMMERBOX
C'est un dispositif dont le circuit permet d'actionner les électro-battants(tant de l'extérieur, que de l'intérieur) sans qu'il y ait besoin de télérupteurs de puissance ni de redresseurs. Il peut être piloté au moyen d'une commande en 220 VAC ou bien en 24 VAC. HAMMERBOX est en mesure de piloter directement l'électro-battant, en gérant la durée de l'impulsion de commande.
REMOTEBOX
Habituellement utilisé dans le tableau électrique général du clocher REMOTEBOX contient les relais à distance associés à l'horloge pilote PUNTO SP1, à laquelle il est connecté au moyen d'un bus 485. Ce dispositif permet d'étendre jusqu'à 44 le nombre de sorties contrôlables au moyen d'une horloge-mère PUNTO SP1.

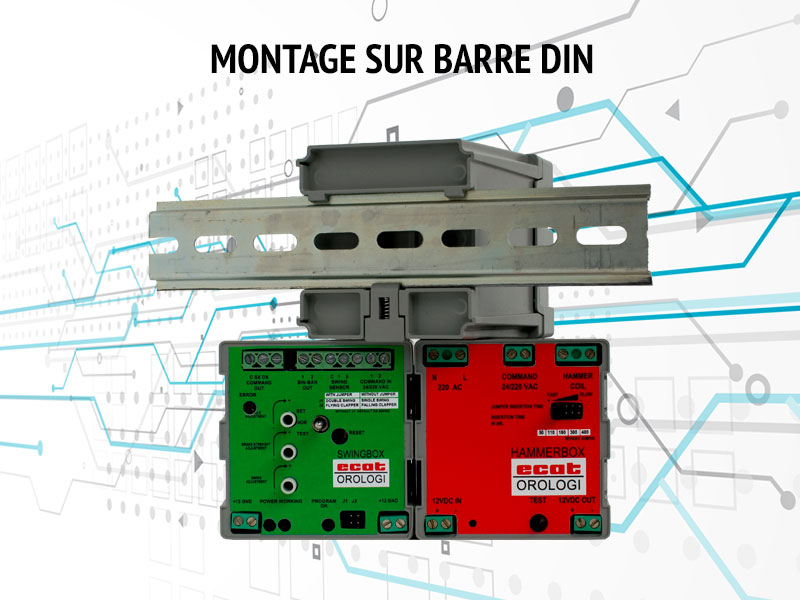

SWINGBOX
Dispositif qui permet d'actionner et de contrôler électroniquement l'amplitude et la durée de l'oscillation de cloches en lancé ou rétro. Il peut être relié à un moteur préexistant, remplaçant le système de contrôle mécanique, sans le moindre besoin d'intervention structurelle. Etant donné qu'il s'agit d'un véritable contrôle électronique, pas simplement d'un minuteur ou d'un contrôleur PLC, il est en mesure de gérer les paramètres de sécurité concernant l'oscillation en rendant extrêmement sûre la gestion des cloches en mouvement.
SYNCHROBOX
Dispositif utilisé pour la synchronisation du son au marteau avec le son de la cloche en mouvement. Il permet de synchroniser avec chaque cloche jusqu'à deux électro-battants.
TELEBOX
Dispositif utilisé pour le contrôle, au moyen de GSM, des horloges PUNTO SP1. TELEBOX permet 4 différentes commandes à distance: exécution d'un ÉVÉNEMENT IMMÉDIAT; STOP SONS; Insertion d'une PROGRAMMATION EXCEPTIONNELLE; SUSPENSION ET/OU RÉACTIVATION DES SONS. Ces opérations peuvent être effectuées au moyen de: INSTRUCTIONS VOCALES; SMS; APPLICATION POUR SMARTPHONE ANDROID et IOS.
CARACTÉRISTIQUES TECHNIQUES
| POWERBOX | • Alimentation: 220 VAC • Sortie: 12 VDC |
| HAMMERBOX | • MBX1004001: alimentation 12 VDC; impulsions de commande de 24 VAC à 220 VAC • MBX1004002: alimentation 220 VAC; impulsions de commande 220 VAC Élimination totale de l’usure des contacts due au passage du courant continu • Règlage de la durée de l’impulsion pour optimaliser la vitesse de frappe du marteau • Suppression du danger de surchauffe de la bobine dû à un défaut du contact de commande. |
| REMOTEBOX | Protocole de communication: RS485 • Alimentation: 12 VDC • Nombre de sorties/relais: 4 • Permet de remplacer complètement la ligne électrique traditionnelle par un bus numérique à 3 fils |
| SWINGBOX | • Régulateur électronique en temps réel de l’oscillation de la cloche • 7 paramètres de retour pour la gestion des anomalies • Paramétrage de l’amplitude de l’oscillation et du freinage • Impulsions de commande de 24 VAC à 220 VAC • Alimentation: 12 VDC • Il n'y a pas besoin de terminal de programmation • MBX2004001: système prévu pour être utilisé avec micro embrayage mécanique • MBX2004002: système prévu pour être utilisé avec capteur de proximité sans contact |
| SYNCHROBOX | Électro-battants gérables: 2 • Frappes gérables: 4 (2 pour chaque côté) • Paramétrage et affichage en temps réel des intervalles d'intervention • Impulsions de commande de 24 VAC à 220 VAC • Alimentation: 12 VDC |
| TELEBOX | Contrôle à distance au moyen de VOIX, SMS, SMARTPHONE APP • Paramètres gérables: contrôle appels entrants, SMS d'alerte blackout, SMS d'alerte de dysfonctionnement, SMS de confermation opération • Opérations pouvant être effectuées: exécution d'un événement immédiat, stop des sons, insertion d'une programmation exceptionnelle, suspension et/ou réactivation des sons • Protocole de communication: RS485 |
